斜板、斜管沉淀池的沉淀原理及设计要点

文章出处：巩义市盛世净水材料有限公司发表时间： 2025-05-19 16:28:16

斜板、斜管沉淀池是水处理领域中广泛应用的沉淀设备。其沉淀原理在于通过倾斜的板或管，显著增大颗粒物的沉降面积，进而加快颗粒物的沉降速度。在设计这类沉淀池时，关键要素包括合理选择倾斜角度、板或管之间的间距，并综合考虑水流速度和颗粒物浓度等多重因素，旨在确保佳的沉淀效果和运行效率。

斜板、斜管沉淀池的沉淀原理
通过分析平流式沉淀池内颗粒的沉降过程，并结合理想沉淀原理，我们发现悬浮颗粒的沉淀去除率主要取决于沉淀池的沉淀面积A，而与池深无直接关联。在沉淀池容积保持不变的前提下，池深越浅，沉淀面积则相应增大，进而导致悬浮颗粒的去除率有所提升。这一现象即为“浅池沉淀原理”所阐释的内容。
在理想沉淀条件下，若平流式沉淀池的长为L、宽为B、高为H，且水平流速为v，截留速度为u0，沉淀时间为T，我们可以观察到，当此沉淀池被加设两层底板后，每层水深变为H/3时，沉淀效果会受到显著影响。具体来说，在相同的时间内，悬浮颗粒的去除率会有所提升。这种通过增加底板层数来提升沉淀效果的方法，正是“浅池沉淀原理”在实际应用中的体现。
此时的表面负荷q依旧保持不变，即q=Q/A。
加设两层底板后，截留速度相比原来减小了2/3，但去除效率却相应提高。若保持去除率不变且沉淀池长度不变，通过增大水平流速，处理水量可增加至原来的两倍。另一方面，若去除率和处理水量均保持不变，仅改变沉淀池长度，则其长度可缩小至原来的2/3。据此推断，若沉淀池被分为n层，其处理能力将是原沉淀池的n倍。然而，这种分层排出沉泥的方式确实存在一定难度。为了解决这一问题，设计者们将水平隔板改为倾斜隔板，并预留了排泥区间，从而创造了斜板沉淀池。进一步地，用管状组件（如组成六边形或四边形断面的组件）替代斜板，便形成了斜管沉淀池。

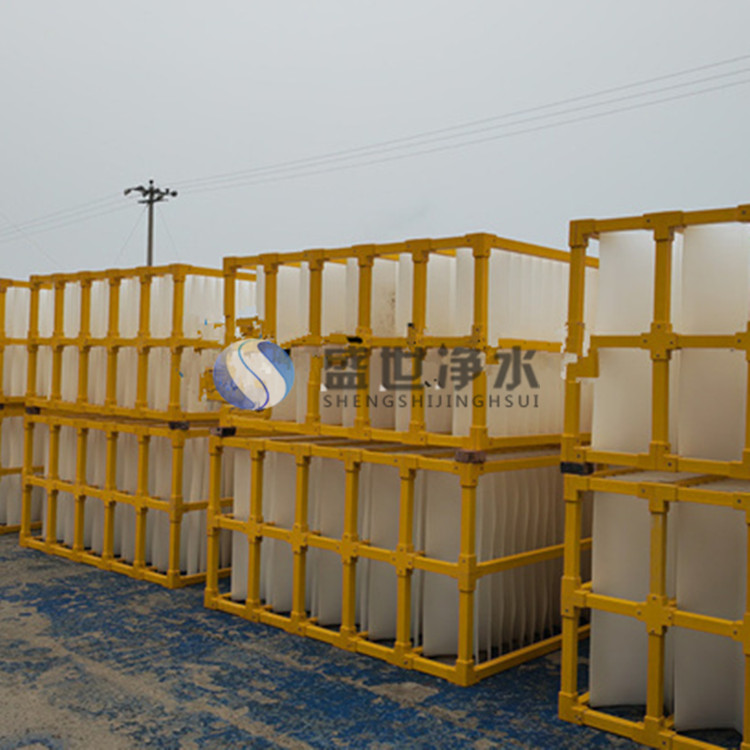

在斜板沉淀池中，根据水流与沉泥的相对运动方向，可分为上向流、同向流和侧向流三种类型。其中，斜管沉淀池仅包含上向流和同向流两种形式。在斜板或斜管沉淀池中，水流自下而上流出，而沉泥则沿斜板或斜管壁面自动滑下，这种类型被称为上向流沉淀池。若水流水平流动且沉泥沿斜板壁面滑下，则称为侧向流斜板沉淀池。目前，上向流斜管沉淀池和侧向流斜板沉淀池是应用为广泛的两种基本形式。

斜板（或斜管）沉淀池的沉淀面积由众多斜板（或斜管）的水平投影与原沉淀池面积共同组成，这使得沉淀面积大幅增加，进而降低了截留速度。同时，由于斜板（或斜管）的湿周增大，水流状态转变为层流，更接近于理想沉淀池的条件。这种设计不仅增大了沉淀面积，还优化了水流状态。

在斜板中，悬浮颗粒的运动轨迹受到斜板间距、斜板数以及斜板倾角的影响。当沉淀池尺寸一定时，减小斜板间距或增加斜板数都可以增大总沉淀面积。而斜板的倾角则决定了水流上升流速与轴向流速之间的关系。通过合理设计这些参数，可以进一步优化斜板沉淀池的性能。
