T型滤砖的技术要素

文章出处:巩义市盛世净水材料有限公司 发表时间: 2020-11-19 10:47:44

针对现有技术中的问题,本实用新型提供一种用于反硝化深床滤池的T型滤砖,以提滤砖配水布气的均匀性,解决现有滤砖配水布气不均匀的问题。

为实现以上技术目的,本实用新型的技术方案是:

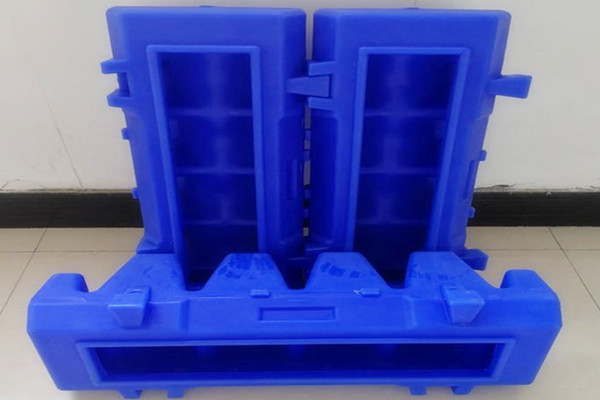

一种用于反硝化深床滤池的T型滤砖,所述反硝化深床滤池从上至下依次包括滤料层、承托层和水气分布层,所述滤料层采用粒径为2~3mm石英砂作为滤料和反硝化生物的挂膜介质,所述承托层由卵石构成,所述滤砖设于所述水气分布层中,用于分配反冲洗的水气;所述滤砖包括外壳和内部空腔,内部空腔内填充满钢筋混凝土,外壳包括长方体状的滤砖主体,所述滤砖主体的顶部设有气水分布槽,所述滤砖主体的底部纵向两端均设有一排沿横向延伸的砖脚,同排相邻砖脚之间设有控流间隙,两排砖脚之间形成气水混合腔;所述滤砖主体两侧壁上均设有横向设置的二次气水分配槽,二次气水分配槽位于砖脚上部;所述滤砖主体上设有横向定位结构和纵向定位结构,所述横向定位结构用于与横向相邻滤砖连接,横向定位结构包括分别设置在滤砖主体横向两端的横向凸起和横向凹槽,横向凸起和横向凹槽相配合,所述纵向定位结构用于与纵向相邻滤砖连接,纵向定位结构包括分别设置在滤砖主体纵向两端的T型卡槽和T型卡扣,T型卡槽和T型卡扣相配合;所述滤砖本体纵向两端分别设有若干个第一凸点和第二凸点,第一凸点和第二凸点在横向上相互错开。本实用新型通过在滤砖下方设置气水混合腔、在滤砖侧壁设置二次气水分配槽和顶部设置气水分布槽,一方面可以使得滤池内布气无盲区,配水无死角,另一方面可以在配水布气过程中有效的补偿配水布气的强度,从而有效提水气混合的均匀性。
